实验十 简易交通灯

本节将向您介绍Verilog语法之中的精髓内容——状态机，并且将利用状态机实现十字路口的交通灯。

1. 硬件说明与实现项目框图

上图为十字路口交通示意图分之路与主路，要求如下：

• 交通灯主路上绿灯持续15s的时间，黄灯3s的时间，红灯10s的时间；
• 交通灯支路上绿灯持续7s的时间， 黄灯持续3秒的时间，红灯18秒的时间；

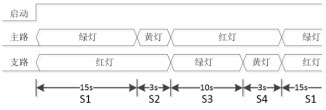

根据上述要求，状态机设计框架分析如下：

• S1:主路绿灯点亮，支路红灯点亮，持续15s的时间；
• S2:主路黄灯点亮，支路红灯点亮，持续3s的时间；
• S3:主路红灯点亮，支路绿灯点亮，持续10s的时间；
• S4:主路红灯点亮，支路黄灯点亮，持续3s的时间；

2. Verilog代码

工程中会用到之前实验的分频模块，以STEP-MXO2上的2个红绿蓝三色LED代表十字路口的红绿黄交通灯。

接下来就是利用三段式状态机实现的交通灯部分：

module traffic
(
	clk			,    //时钟
	rst_n		,    //复位
	out			     //三色led代表交通灯
);

	input 	clk,rst_n;
	output	reg[5:0]	out;

	parameter      	S1 = 4'b00,    //状态机状态编码
					S2 = 4'b01,
					S3 = 4'b10,
					S4 = 4'b11;

	parameter		time_s1 = 4'd15, //计时参数
					time_s2 = 4'd3,
					time_s3 = 4'd10,
					time_s4 = 4'd3;
	//交通灯的控制
	parameter		led_s1 = 6'b101011, // LED2 绿色 LED1 红色
					led_s2 = 6'b110011, // LED2 蓝色 LED1 红色
					led_s3 = 6'b011101, // LED2 红色 LED1 绿色
					led_s4 = 6'b011110; // LED2 红色 LED1 蓝色

	reg 	[3:0] 	timecont;
	reg 	[1:0] 	cur_state,next_state;  //现态、次态

	wire			clk1h;  //1Hz时钟

	//产生1秒的时钟周期
	divide #(.WIDTH(32),.N(12000000)) CLK1H (
								.clk(clk),
								.rst_n(rst_n),
								.clkout(clk1h));

	//第一段 同步逻辑 描述次态到现态的转移
	always @ (posedge clk1h or negedge rst_n)
	begin
		if(!rst_n)
			cur_state <= S1;
        else
			cur_state <= next_state;
	end
	//第二段 组合逻辑描述状态转移的判断
	always @ (cur_state or rst_n or timecont)
	begin
		if(!rst_n) begin
			next_state = S1;
			end
		else begin
			case(cur_state)
				S1:begin
					if(timecont==1)
						next_state = S2;
					else
						next_state = S1;
				end

                S2:begin
					if(timecont==1)
						next_state = S3;
					else
						next_state = S2;
				end

                S3:begin
					if(timecont==1)
						next_state = S4;
					else
						next_state = S3;
				end

                S4:begin
					if(timecont==1)
						next_state = S1;
					else
						next_state = S4;
				end

				default: next_state = S1;
			endcase
		end
	end
	//第三段  同步逻辑 描述次态的输出动作
	always @ (posedge clk1h or negedge rst_n)
	begin
		if(!rst_n==1) begin
			out <= led_s1;
			timecont <= time_s1;
			end
		else begin
			case(next_state)
				S1:begin
					out <= led_s1;
					if(timecont == 1)
						timecont <= time_s1;
					else
						timecont <= timecont - 1;
				end

				S2:begin
					out <= led_s2;
					if(timecont == 1)
						timecont <= time_s2;
					else
						timecont <= timecont - 1;
				end

				S3:begin
					out <= led_s3;
					if(timecont == 1)
						timecont <= time_s3;
					else
						timecont <= timecont - 1;
				end

				S4:begin
					out <= led_s4;
					if(timecont == 1)
						timecont <= time_s4;
					else
						timecont <= timecont - 1;
				end

				default:begin
					out <= led_s1;
					end
			endcase
		end
	end
endmodule

3. 引脚分配

信号	引脚	信号	引脚
clk	C1	rst	L14
out[0]	P2	out[3]	P4
out[1]	N2	out[4]	N3
out[2]	M2	out[5]	M3

配置好以后编译下载程序。您也可以试试修改程序，观察修改代码对于FPGA内部电路所造成的影响。

4. 小结

状态机是一类很重要的时序逻辑电路，是许多数字系统的核心部件，掌握状态机的使用是利用FPGA与CPLD进行开发的一项必会技能，本小节的交通灯程序即是利用三段式状态机描述方法实现的，希望读者能够快速掌握这项技能。
